Instalação

O aquecedor solar para piscina, HelioPool, pode ser instalado para o aquecimento de piscinas de todos os tamanhos: desde piscinas residenciais até piscinas de grande porte, como é caso de clubes, academias, hotéis e etc.

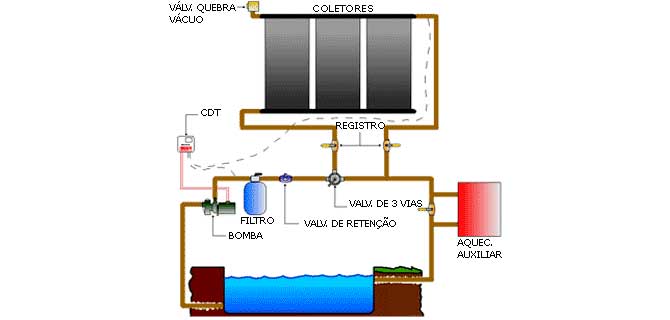

A figura abaixo demonstra como deve ser feita uma instalação de pequeno porte ou residencial:

Abaixo, orientação para uma montagem simples e rápida:

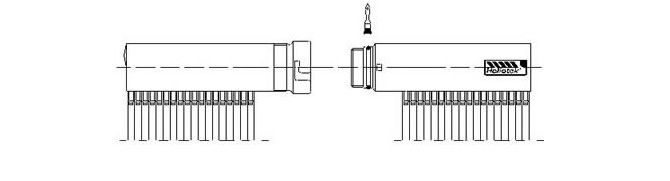

1 - Para encaixar um coletor ao outro, basta lubrificar o anel de borracha com silicone líquido ou água e sabão neutro.

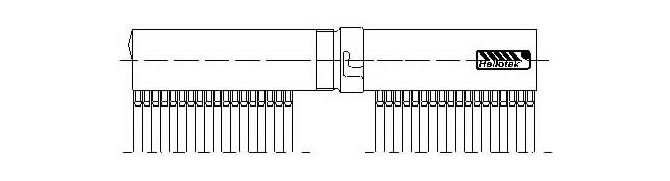

2 - Acoplamento standard – para pressões de até 1 kgf/cm².

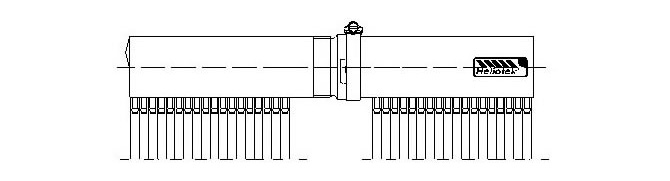

3 - Acoplamento com abraçadeira de aço inox* – para pressões de 1 à 1,5 kgf/cm².

4 - Para interligar a tubulação e fechar as laterais do Heliopool, siga os procedimentos abaixo:

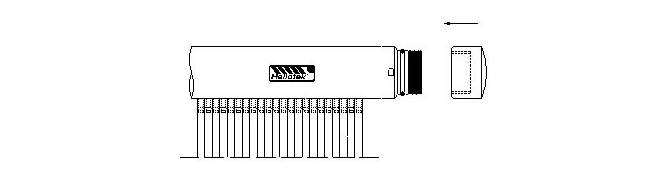

4.1 - No lado direito do coletor:
- Aplicar veda rosca e conectar um CAP roscável de 1 ½” em PVC;

4.2 - No lado esquerdo do coletor:
- Serrar a extremidade do coletor conforme desenho abaixo:

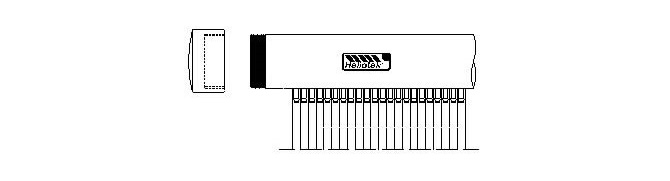

5 - Aplicar veda rosca e conectar um CAP roscável de 2” em PVC;

Conecte no máximo 9 coletores diretamente, para outras configurações, consulte nossa assistência técnica. Em piscinas de maior porte é de fundamental importância a elaboração de um projeto de aquecimento solar detalhado.
